Instalasi Listrik Rumah: Panduan Komponen dan Kabel

Instalasi listrik rumah adalah salah satu pekerjaan yang paling tidak boleh dianggap sepele saat membangun atau merenovasi hunian. Pemilihan komponen yang asal-asalan, ukuran kabel yang terlalu kecil, atau grounding yang tidak benar bisa berujung pada korsleting, kebakaran, hingga risiko sengatan listrik yang membahayakan jiwa. Sayangnya, banyak pemilik rumah baru menyadari pentingnya hal ini setelah terjadi masalah.

Panduan ini membahas dasar-dasar instalasi listrik rumah secara lengkap: mulai dari komponen utama seperti MCB, kabel, stop kontak, sakelar, dan grounding, cara menentukan ukuran kabel sesuai daya, pembagian jalur atau grup, hingga standar PUIL dan SNI yang wajib diikuti. Tujuannya satu, yaitu instalasi yang aman, rapi, dan tahan lama tanpa harus menebak-nebak.

Jawaban singkat: Instalasi listrik rumah yang baik harus mengikuti standar PUIL 2011 (SNI 0225:2011). Gunakan komponen berlabel SNI, sesuaikan ukuran kabel dengan beban (umumnya NYM 1,5 mm² untuk lampu, 2,5 mm² untuk stop kontak, dan 4 mm² untuk jalur induk atau beban berat seperti AC), bagi instalasi menjadi beberapa grup terpisah, dan pasang grounding dengan nilai tahanan maksimal 5 ohm. Setiap rumah baru juga wajib memiliki Sertifikat Laik Operasi (SLO) sebelum dialiri listrik PLN.

Komponen Utama Instalasi Listrik Rumah

Gambar produk di artikel ini hanya ilustrasi/referensi, bukan foto produk asli. Untuk foto dan spesifikasi produk yang kami jual, silakan konsultasi dulu sebelum membeli.

Sebelum membahas ukuran dan perhitungan, penting memahami fungsi setiap komponen. Memilih komponen yang tepat dan berlabel SNI adalah fondasi instalasi yang aman.

MCB (Miniature Circuit Breaker)

MCB adalah pemutus arus otomatis yang melindungi instalasi dari beban berlebih (overload) dan hubung singkat (korsleting). MCB utama biasanya terpasang pada kWh meter PLN dan menentukan batas daya rumah Anda. Selain MCB utama, idealnya setiap grup instalasi juga memiliki MCB tersendiri di dalam box pembagi (panel) agar gangguan pada satu jalur tidak mematikan seluruh rumah.

ELCB atau RCBO

ELCB (Earth Leakage Circuit Breaker) atau versi yang lebih modern, RCBO, berfungsi mendeteksi kebocoran arus listrik ke tanah, misalnya saat kabel terkelupas tersentuh tangan basah. Komponen ini memutus aliran dalam hitungan milidetik sehingga sangat efektif mencegah sengatan listrik. ELCB hanya bekerja optimal jika sistem grounding terpasang dengan benar.

Kabel

Kabel menyalurkan listrik dari panel ke seluruh titik. Untuk rumah tinggal, jenis yang paling umum adalah NYM (berinti dua atau tiga, berisolasi ganda, cocok dalam pipa conduit) dan NYA (inti tunggal, harus selalu dilindungi pipa). Pemilihan ukuran penampang kabel adalah bagian paling kritis dan dibahas khusus di bawah.

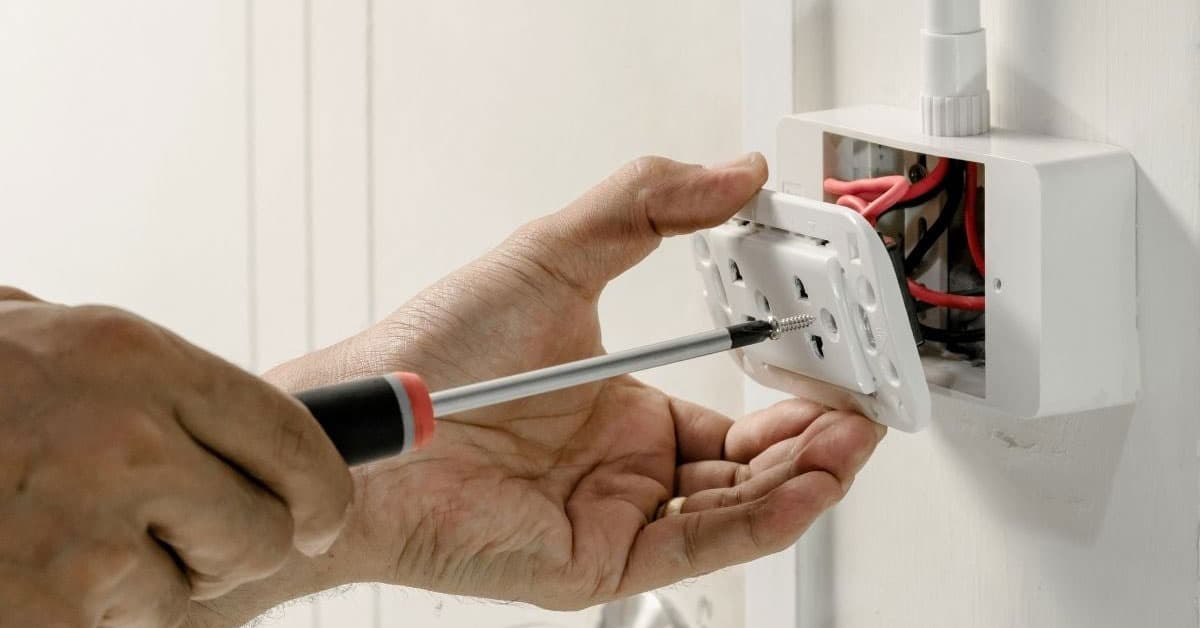

Sakelar dan Stop Kontak

Sakelar memutus dan menyambung arus untuk titik penerangan, sedangkan stop kontak adalah titik colokan untuk peralatan. Pilih stop kontak yang sudah dilengkapi pin grounding (tiga kutub) untuk peralatan berbodi logam seperti kulkas, mesin cuci, dan pompa air. Pastikan keduanya berlabel SNI dan terpasang minimal sekitar 125 cm dari lantai untuk keamanan, terutama di rumah dengan anak kecil.

Grounding atau Pembumian

Grounding adalah jalur pengaman yang menyalurkan arus bocor langsung ke tanah melalui elektroda batang tembaga. Sesuai PUIL 2011, nilai tahanan pembumian untuk instalasi rumah tinggal wajib maksimal 5 ohm. Tanpa grounding yang baik, ELCB tidak bisa bekerja maksimal dan bodi peralatan logam bisa bertegangan. Konduktor grounding menggunakan warna hijau-kuning, sedangkan netral menggunakan warna biru.

Ukuran Kabel Sesuai Daya dan Beban

Prinsip dasarnya sederhana: semakin besar arus yang mengalir, semakin besar pula penampang kabel yang dibutuhkan agar kabel tidak panas berlebih. Setiap ukuran kabel memiliki Kemampuan Hantar Arus (KHA) maksimal. Aturan emasnya, KHA kabel harus lebih besar daripada arus MCB yang melindunginya. Mengganti MCB ke ampere lebih besar tanpa mengganti kabel adalah penyebab umum kabel terbakar.

Berikut acuan praktis ukuran kabel NYM untuk instalasi rumah tinggal pada sistem 220 volt. Nilai KHA bersifat estimasi kasar untuk pemasangan dalam pipa pada suhu ruang normal; instalatir tetap perlu menghitung sesuai kondisi nyata seperti panjang jalur, suhu, dan jumlah kabel dalam satu conduit.

Ukuran Kabel (NYM)	KHA Praktis (Ampere)	MCB Disarankan	Penggunaan Umum
1,5 mm²	sekitar 16 A	6 A sampai 10 A	Jalur penerangan atau lampu
2,5 mm²	sekitar 20 A	10 A sampai 16 A	Jalur stop kontak umum
4 mm²	sekitar 25 A	16 A sampai 20 A	Jalur induk atau beban berat (AC, pompa)
6 mm²	sekitar 32 A	20 A sampai 25 A	Jalur induk daya besar (water heater, oven)

Menyesuaikan dengan Daya PLN

Daya terpasang rumah menentukan MCB utama. PLN menggunakan satuan VA, sedangkan arus dihitung dengan rumus arus sama dengan daya dibagi tegangan (I = P/V). Tabel berikut membantu memperkirakan MCB utama sesuai daya langganan.

Daya PLN	MCB Utama (perkiraan)	Perkiraan Watt Efektif
450 VA	2 A	sekitar 360 watt
900 VA	4 A	sekitar 720 watt
1.300 VA	6 A	sekitar 1.040 watt
2.200 VA	10 A	sekitar 1.760 watt
3.500 VA	16 A	sekitar 2.800 watt

Pembagian Jalur atau Grup Instalasi

Salah satu ciri instalasi yang dirancang dengan baik adalah pembagian beban ke beberapa grup, bukan satu jalur untuk seluruh rumah. Pembagian ini membuat instalasi lebih aman, mudah dirawat, dan jika satu grup bermasalah, grup lain tetap menyala.

Untuk rumah tinggal sederhana, pembagian grup yang umum adalah sebagai berikut:

• Grup penerangan, khusus untuk titik lampu, biasanya menggunakan kabel 1,5 mm² dengan MCB 6 A sampai 10 A.
• Grup stop kontak umum, untuk colokan ruang tamu, kamar, dan area umum, menggunakan kabel 2,5 mm².
• Grup beban khusus, jalur tersendiri untuk AC, pompa air, atau water heater yang menarik arus besar, menggunakan kabel 4 mm².
• Grup dapur, sebaiknya dipisah karena banyak peralatan berdaya tinggi seperti rice cooker, microwave, dan kulkas.

Memisahkan jalur juga memudahkan saat memasang ELCB per grup, sehingga proteksi kebocoran arus lebih terarah. Pipa conduit PVC sangat dianjurkan untuk melindungi seluruh jalur kabel di dalam dinding dan plafon, baik untuk keamanan maupun kerapian. Jika Anda sedang merancang jalur pipa, panduan ukuran pipa PVC bisa membantu menentukan diameter conduit yang sesuai.

Standar PUIL dan SNI yang Wajib Diikuti

Seluruh pekerjaan instalasi listrik di Indonesia mengacu pada Persyaratan Umum Instalasi Listrik (PUIL) 2011, yang juga ditetapkan sebagai SNI 0225:2011. Standar ini mengatur secara rinci mulai dari pemilihan kabel, KHA, sistem proteksi, hingga pembumian. Beberapa poin penting yang sering terlewat:

• Gunakan kabel dan komponen yang sudah berlabel SNI atau LMK, bukan produk tanpa sertifikasi yang isolasinya mudah getas.
• KHA kabel harus selalu lebih tinggi daripada arus MCB pelindungnya, bukan sebaliknya.
• Warna kabel mengikuti standar, yaitu fasa (biasanya hitam atau cokelat), netral biru, dan grounding hijau-kuning. Konsistensi warna penting untuk perawatan di kemudian hari.
• Sistem pembumian wajib terpasang dengan tahanan maksimal 5 ohm.

Sertifikat Laik Operasi (SLO)

Setiap instalasi listrik rumah baru wajib memiliki SLO sebelum dialiri listrik PLN. SLO diterbitkan oleh Lembaga Inspeksi Teknik (LIT) setelah instalasi diperiksa dan dinyatakan memenuhi standar keselamatan. Untuk instalasi tegangan rendah rumah tinggal, masa berlaku SLO umumnya mencapai 15 tahun. Jangan tergoda melewati proses ini, karena SLO adalah bukti bahwa instalasi Anda sudah aman dioperasikan.

Tips Keamanan Instalasi Listrik Rumah

Selain mengikuti standar, beberapa kebiasaan baik berikut akan menjaga instalasi tetap aman bertahun-tahun:

• Buat gambar denah jalur listrik (single line diagram sederhana) sebelum memasang, agar mudah dilacak saat ada perbaikan.
• Hindari menumpuk banyak peralatan berdaya tinggi pada satu stop kontak atau terminal cabang.
• Jangan pernah menyambung kabel dengan cara dipuntir lalu dibungkus isolasi seadanya; gunakan terminal atau kotak sambung yang benar.
• Periksa secara berkala apakah ada titik yang terasa panas, bau gosong, atau MCB yang sering turun, karena itu tanda beban berlebih.
• Serahkan perancangan dan pemasangan kepada instalatir bersertifikat, terutama untuk penambahan daya atau jalur baru.

Memperkirakan kebutuhan material listrik juga sebaiknya disesuaikan dengan luas dan jumlah ruangan. Untuk gambaran, rumah dengan banyak ruang seperti rumah tipe 72 tentu membutuhkan lebih banyak titik lampu, stop kontak, dan panjang kabel dibanding rumah mungil.

Pertanyaan Seputar Instalasi Listrik Rumah

Berapa ukuran kabel yang tepat untuk rumah 900 watt atau 1300 VA?
Untuk jalur penerangan cukup kabel NYM 1,5 mm², sedangkan jalur stop kontak gunakan 2,5 mm². Jalur induk dari kWh meter ke panel sebaiknya minimal 2,5 mm² hingga 4 mm² agar suplai utama kuat dan tidak panas.

Apakah instalasi listrik rumah harus pakai grounding?
Ya, grounding wajib ada. Tanpa pembumian dengan tahanan maksimal 5 ohm, perangkat proteksi seperti ELCB tidak bisa bekerja optimal dan bodi peralatan logam berpotensi bertegangan, sehingga risiko tersengat listrik meningkat.

Berapa MCB yang tepat untuk rumah daya 2200 VA?
MCB utama untuk 2.200 VA umumnya 10 A, mengikuti rumus arus sama dengan daya dibagi tegangan. Untuk grup di dalam rumah, gunakan MCB lebih kecil (misalnya 6 A untuk lampu dan 10 A sampai 16 A untuk stop kontak) yang disesuaikan dengan ukuran kabelnya.

Apa beda MCB dan ELCB?
MCB melindungi dari beban berlebih dan korsleting, sedangkan ELCB melindungi dari kebocoran arus ke tanah yang bisa menyetrum manusia. Keduanya saling melengkapi, idealnya dipasang bersama dalam panel instalasi.

Berapa biaya pasang instalasi listrik rumah baru?
Biayanya bervariasi tergantung jumlah titik, daya, panjang jalur, dan kualitas material, sehingga sebaiknya diminta sebagai estimasi kasar dari instalatir setempat. Yang lebih penting adalah memastikan material berlabel SNI dan instalasi lulus SLO, bukan sekadar memilih yang termurah.
