Detail Pondasi Rumah: Gambar Penampang, Ukuran Standar, dan Jenisnya

Saat membangun rumah, gambar detail pondasi adalah dokumen pertama yang dipegang tukang sebelum galian dimulai. Gambar ini memuat penampang pondasi beserta ukurannya (lebar atas, lebar bawah, tinggi, sampai lapisan pasir dan batu kosong di bawahnya) sehingga arsitek, tukang, dan pemilik rumah punya acuan yang sama di lapangan. Kalau ada yang melenceng dari gambar, kesalahannya ketahuan lebih awal dan bisa diperbaiki sebelum terlambat.

Artikel ini merangkum detail pondasi yang paling sering dipakai untuk rumah tinggal di Indonesia, lengkap dengan gambar penampang dan ukuran standar masing-masing: pondasi batu kali, rolag bata, footplat (cakar ayam), serta strauss pile atau bor pile mini.

Jawaban singkat: detail pondasi adalah gambar kerja yang menunjukkan penampang, ukuran, dan susunan lapisan pondasi. Untuk rumah 1 lantai di tanah normal, standar pondasi batu kali berbentuk trapesium: lebar atas 25–30 cm, lebar bawah 60–80 cm, dan tinggi 60–80 cm, dipasang di atas pasir urug ±10 cm dan aanstamping (pasangan batu kosong) ±20 cm. Untuk rumah 2 lantai, umumnya dipakai pondasi footplat alias cakar ayam dengan plat minimal 70 × 70 cm dan kedalaman 1–2 meter. Rincian ukuran setiap jenis pondasi bisa dilihat pada tabel di bawah ini.

Tabel Ukuran Standar Detail Pondasi Rumah

Tabel berikut merangkum ukuran penampang yang umum dipakai di lapangan untuk kondisi tanah normal. Angka-angka ini adalah kisaran yang dirangkum dari beberapa referensi teknik sipil, bukan pengganti perhitungan struktur untuk kondisi tanah khusus.

Jenis pondasi	Lebar atas	Lebar bawah	Tinggi / kedalaman	Untuk bangunan
Batu kali (menerus)	25–30 cm	60–80 cm	60–80 cm	Rumah 1 lantai, tanah normal
Batu kali diperdalam	±30 cm	60–80 cm	±100 cm	Rumah 2 lantai, biasanya dikombinasikan dengan footplat
Rolag bata	Mengikuti lebar pasangan bata	Mengikuti lebar pasangan bata	Galian ±50–80 cm	Teras, pagar, bangunan ringan
Footplat / cakar ayam	70–100 cm (sisi plat)	70–100 cm (sisi plat)	1–2 m (tebal plat 20–25 cm)	Rumah 2 lantai atau lebih
Strauss pile / bor pile mini	Ø 20–40 cm	Ø 20–40 cm	3–6 m	Rumah 2–3 lantai, lahan sempit, tanah lunak

Catatan: penampang footplat berbentuk plat persegi dan strauss pile berbentuk silinder, jadi lebar atas dan bawahnya sama, berbeda dengan batu kali yang trapesium. Untuk tanah lunak, bekas rawa, atau area lereng, semua dimensi di atas perlu dihitung ulang oleh tenaga ahli struktur.

Detail Pondasi Batu Kali (Trapesium)

Pondasi batu kali (sering disebut juga pondasi batu belah, karena batunya dibelah dulu supaya pemasangannya rapat) adalah pondasi menerus yang paling umum untuk rumah 1 lantai di Indonesia. Seperti pada gambar penampang di atas, bentuknya trapesium: lebar di bawah, menyempit di atas, supaya beban dinding tersebar merata ke tanah.

Ukuran standarnya untuk rumah 1 lantai di tanah normal: lebar atas 25–30 cm, lebar bawah 60–80 cm, dan tinggi 60–80 cm. Jika batu kali dipakai untuk rumah 2 lantai, kedalamannya umumnya ditambah menjadi sekitar 100 cm dan hampir selalu dikombinasikan dengan footplat di titik-titik kolom.

Di atas pondasi batu kali dipasang sloof beton bertulang sebagai pengikat. Untuk rumah 1 lantai, ukuran sloof yang umum adalah 15 × 20 cm dengan 4 tulangan utama diameter 10–12 mm dan begel diameter 8 mm berjarak 15–20 cm.

Kelebihan pondasi batu kali:

• Materialnya (batu belah, pasir, semen) mudah didapat di hampir semua daerah.
• Pengerjaannya cepat dan tidak butuh alat berat.
• Biayanya relatif paling efisien untuk rumah 1 lantai.
• Bentuk trapesiumnya stabil menahan beban dinding menerus.

Kapan dipakai: rumah 1 lantai di tanah normal sampai keras. Kurang cocok untuk tanah sangat lunak atau gerak, karena pondasi menerus bisa retak jika tanah turun tidak merata.

Kedalaman Galian dan Lapisan di Bawah Pondasi

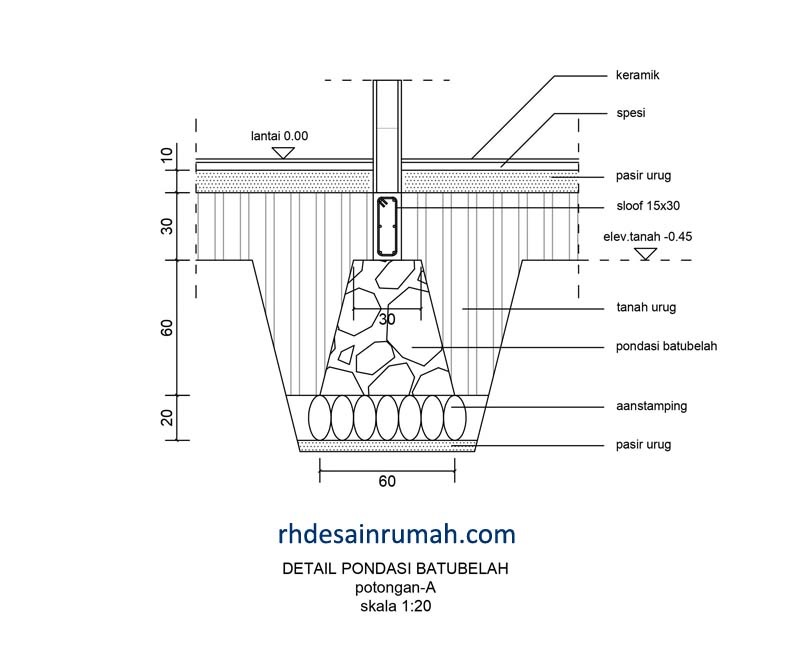

Gambar penampang di atas memperlihatkan susunan lapisan yang benar di bawah pondasi batu kali, dari paling bawah ke atas:

1. Pasir urug, tebal ±10 cm, meratakan dasar galian dan menjadi landasan kerja.
2. Aanstamping (pasangan batu kosong), tebal ±20 cm, batu disusun tegak tanpa adukan, berfungsi memperbaiki drainase dan menstabilkan dasar pondasi.
3. Badan pondasi batu kali, tinggi 60–80 cm, disusun dengan adukan semen dan pasir.
4. Sloof beton bertulang di atasnya, lalu sisa galian ditimbun kembali dengan tanah atau pasir urug.

Kedalaman galian praktis mengikuti penjumlahan lapisan tadi: pasir urug 10 cm + aanstamping 20 cm + tinggi pondasi 60–80 cm, sehingga galian pondasi rumah 1 lantai umumnya sekitar 80–100 cm di tanah normal. Referensi teknik sipil menyebut contoh kedalaman 80 cm untuk rumah 1 lantai dan minimal 100 cm untuk rumah 2 lantai. Prinsipnya: semakin lunak tanahnya, semakin dalam galiannya, dasar pondasi harus duduk di lapisan tanah yang keras.

Untuk menghitung berapa sak semen yang habis untuk adukan pondasi dan sloof, lihat panduan cara menghitung kebutuhan semen.

Detail Pondasi Rolag Bata

Pondasi rolag adalah pondasi dangkal dari susunan bata merah yang dipasang melintang dan diikat adukan semen-pasir. Kekuatannya jauh di bawah batu kali, jadi perannya bukan menahan beban bangunan utama, melainkan beban-beban ringan. Beberapa sumber menyebut kedalaman galiannya berkisar 50–80 cm, menyesuaikan kondisi tanah.

Kelebihan pondasi rolag:

• Material sedikit dan murah, hanya bata merah plus adukan.
• Pemasangannya sederhana, tidak perlu tukang spesialis maupun alat berat.
• Cepat selesai, cocok untuk pekerjaan kecil dengan jadwal ketat.

Kapan dipakai: teras, pagar, pos jaga, anak tangga luar, atau sebagai penahan tepi lantai supaya tidak amblas. Jangan dipakai untuk menahan beban dinding struktural rumah, apalagi bangunan bertingkat, dan hindari pemakaiannya di tanah basah atau bermuka air tinggi.

Detail Pondasi Footplat (Cakar Ayam) untuk Rumah 2 Lantai

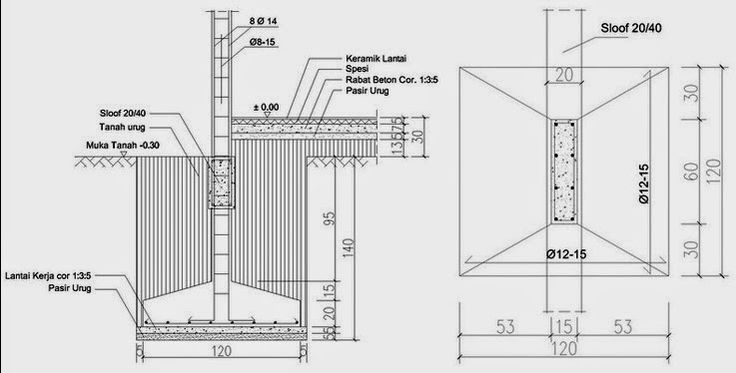

Pondasi footplat (di lapangan lebih sering disebut cakar ayam) adalah plat beton bertulang berbentuk telapak yang dipasang di bawah setiap kolom struktur, seperti pada gambar detail di atas. Inilah pondasi standar untuk rumah 2 lantai.

Ukuran yang umum dipakai:

Komponen	Ukuran umum
Plat tapak rumah 2 lantai sederhana	Minimal 70 × 70 cm
Plat tapak rumah 2 lantai besar	Sampai 100 × 100 cm
Tebal plat	20–25 cm
Kedalaman tapak	1–2 m (umumnya ±1,5 m di tanah normal)
Tulangan utama	Besi diameter 10–16 mm (umumnya minimal 12 mm), jarak 10–20 cm
Jarak antar titik cakar ayam	Mengikuti grid kolom, sumber menyebut kisaran 2,5–4 m

Sumber-sumber teknik sipil sedikit berbeda soal diameter besi dan jaraknya (ada yang menyebut minimal 10–12 mm dengan jarak 20 cm, ada yang menyarankan 13–16 mm dengan jarak 10–15 cm) jadi angka di tabel adalah rentang gabungannya; keputusan akhirnya sebaiknya dari perhitungan struktur. Betonnya umumnya memakai campuran 1 : 2 : 3 (semen : pasir : kerikil split). Cara menakar campuran ini dibahas lengkap di artikel rumus campuran beton.

Kelebihan pondasi footplat:

• Kuat menahan beban terpusat dari kolom rumah bertingkat.
• Lebih hemat beton dibanding pondasi menerus penuh untuk beban yang sama.
• Bisa dikombinasikan dengan pondasi batu kali untuk dinding pengisi.

Kapan dipakai: rumah 2 lantai atau lebih di hampir semua kondisi tanah, kecuali tanah rawan longsor atau gerak, untuk kondisi seperti itu, pertimbangkan pondasi dalam seperti strauss pile.

Detail Pondasi Strauss Pile dan Bor Pile Mini

Strauss pile adalah pondasi dalam berbentuk silinder beton bertulang yang dibuat dengan mengebor tanah memakai bor auger manual, lalu lubangnya diisi tulangan besi dan dicor, seperti terlihat pada gambar detail di atas. Versi yang dikerjakan mesin biasa disebut bor pile; untuk rumah tinggal, versi manualnya sudah memadai.

Ukuran yang umum: diameter 20, 25, 30, atau 40 cm (rumah tinggal biasanya memakai 25–30 cm) dengan kedalaman pengeboran manual umumnya 3–6 meter, dan bisa lebih dalam (sumber menyebut sampai 6–10 meter) jika lapisan tanah kerasnya dalam.

Kelebihan strauss pile:

• Bisa dikerjakan di lahan sempit dan gang kecil, alatnya manual dan ringkas.
• Getaran dan kebisingannya rendah, aman untuk area padat penduduk.
• Kedalaman bisa disesuaikan sampai menemukan lapisan tanah keras.
• Kuat menahan beban bangunan 2–3 lantai.

Kapan dipakai: rumah 2–3 lantai di tanah lunak atau bekas urugan, bangunan di lereng, atau renovasi penambahan lantai di area padat. Biayanya memang relatif lebih tinggi dibanding pondasi dangkal, tapi sebanding dengan keamanan strukturnya.

Standar Lebar Pondasi Rumah 1 Lantai

Pertanyaan yang paling sering muncul: berapa lebar pondasi untuk rumah 1 lantai? Acuan umumnya untuk pondasi batu kali di tanah normal: lebar bawah 60–80 cm, lebar atas 25–30 cm, tinggi 60–80 cm, dengan galian total sekitar 80–100 cm setelah ditambah lapisan pasir urug dan aanstamping. Semakin berat dinding di atasnya (misalnya bata merah penuh dibanding bata ringan) dan semakin lunak tanahnya, ambil sisi besar dari rentang itu, atau konsultasikan ke ahli struktur jika tanahnya bermasalah.

Pertanyaan Seputar Detail Pondasi

Berapa lebar pondasi rumah 1 lantai?
Untuk pondasi batu kali di tanah normal: lebar bawah 60–80 cm, lebar atas 25–30 cm, tinggi 60–80 cm. Semakin berat beban dinding atau semakin lunak tanah, gunakan sisi besar dari rentang tersebut.

Pondasi cakar ayam untuk rumah 2 lantai ukurannya berapa?
Plat tapak minimal 70 × 70 cm untuk rumah 2 lantai sederhana, sampai 100 × 100 cm untuk rumah besar, tebal plat 20–25 cm, kedalaman 1–2 meter, dengan tulangan utama besi diameter 10–16 mm (umumnya minimal 12 mm).

Apa beda pondasi batu kali dan footplat?
Pondasi batu kali adalah pondasi menerus dari pasangan batu di sepanjang dinding, cocok untuk rumah 1 lantai. Footplat adalah plat beton bertulang di titik-titik kolom yang menahan beban terpusat, sehingga jadi standar untuk rumah 2 lantai. Pada praktiknya keduanya sering dikombinasikan: footplat di kolom, batu kali di antara kolom.

Berapa kedalaman galian pondasi rumah?
Untuk rumah 1 lantai di tanah normal, galian umumnya 80–100 cm: pasir urug ±10 cm + aanstamping ±20 cm + tinggi pondasi 60–80 cm. Rumah 2 lantai butuh minimal sekitar 100 cm untuk pondasi menerusnya dan 1–2 meter di titik footplat. Tanah lunak menuntut galian lebih dalam sampai mencapai lapisan keras.

Kapan harus memakai strauss pile?
Saat tanah keras berada terlalu dalam untuk pondasi dangkal (misalnya tanah lunak, bekas rawa, atau urugan) atau saat membangun 2–3 lantai di lahan sempit yang tidak bisa dimasuki alat berat. Kedalaman bornya umumnya 3–6 meter.
