Tabel Baja WF: Ukuran dan Berat Lengkap (SNI/JIS)

Baja WF atau wide flange adalah salah satu profil baja struktural paling banyak dipakai di proyek konstruksi Indonesia, mulai dari rumah dua lantai, gudang, ruko, sampai gedung bertingkat dan jembatan. Bentuk penampangnya menyerupai huruf “I” atau “H” dengan dua sayap lebar (flange) dan satu badan tegak (web), sehingga sangat efisien menahan beban lentur maupun tekan. Karena itu, memahami tabel ukuran dan berat baja WF jadi langkah awal yang penting sebelum menghitung kebutuhan material struktur.

Masalahnya, banyak tabel yang beredar tidak konsisten: ada yang menukar lebar dengan tinggi, salah menulis berat per meter, atau mencampur ukuran nominal dengan ukuran aktual. Artikel ini merangkum tabel baja WF dari ukuran terkecil sampai terbesar, lengkap dengan dimensi (tinggi x lebar x tebal badan x tebal sayap), berat per meter, dan berat per batang panjang standar 12 meter, supaya perhitungan Anda akurat sejak awal.

Jawaban singkat: Baja WF mengikuti notasi tinggi x lebar x tebal badan x tebal sayap (mm), dengan rentang umum dari WF 100x50x5x7 (sekitar 9,3 kg per meter) sampai WF 800x300x14x26 (sekitar 207 sampai 210 kg per meter). Panjang standar per batang adalah 12 meter, mengacu pada dimensi JIS G 3192 dan mutu material SNI. Ukuran kecil dipakai untuk rangka ringan dan kuda-kuda, ukuran sedang untuk balok dan kolom bangunan bertingkat rendah, dan ukuran besar untuk kolom utama serta gelagar jembatan.

Apa Itu Baja WF dan Cara Membaca Ukurannya

Baja WF adalah profil baja hasil hot rolled (digiling panas) dengan penampang berbentuk I yang sayapnya lebar dan rata. Lebar sayap inilah yang membedakannya dari profil IWF lama atau profil I biasa, dan yang membuatnya unggul menahan momen lentur. Dalam praktik di lapangan, istilah “WF”, “IWF”, dan “H-beam” sering tertukar, padahal ada bedanya: H-beam cenderung punya tinggi dan lebar yang hampir sama (penampang lebih bujur sangkar), sedangkan WF umumnya lebih tinggi daripada lebarnya sehingga lebih optimal sebagai balok.

Notasi baja WF dibaca berurutan dari empat angka. Contoh WF 200x100x5,5×8 berarti:

• 200 mm = tinggi profil (jarak antar sisi luar kedua sayap)
• 100 mm = lebar sayap (flange)
• 5,5 mm = tebal badan (web)
• 8 mm = tebal sayap (flange)

Perlu dicatat, ukuran nominal sering berbeda tipis dengan ukuran aktual. Misalnya yang di pasar disebut “WF 200×100” sering punya dimensi aktual 198×99 mm, dan “WF 300×150” bisa beraktual 298×149 mm. Perbedaan ini wajar dan mengikuti standar pabrik, jadi saat menghitung beban gunakan dimensi aktual dari tabel resmi, bukan sekadar angka nominal yang dibulatkan.

Tabel Baja WF Lengkap: Ukuran dan Berat per Meter

Tabel berikut menyusun ukuran baja WF yang paling umum diperdagangkan di Indonesia, diurutkan dari yang teringan ke terberat. Kolom berat per meter berguna untuk menghitung tonase struktur, sedangkan kolom berat per batang 12 meter membantu memperkirakan kebutuhan saat memesan per batang utuh. Angka berat dapat bervariasi tipis (sekitar 1 sampai 3 persen) antar pabrik karena toleransi penggilingan, jadi anggap nilai ini sebagai acuan kuat, bukan angka mutlak.

Ukuran WF (mm)	Tinggi x Lebar x t.badan x t.sayap	Berat per meter (kg/m)	Berat per batang 12 m (kg)
WF 100	100 x 50 x 5 x 7	9,33	112
WF 125	125 x 60 x 6 x 8	13,20	158
WF 150	150 x 75 x 5 x 7	14,00	168
WF 148	148 x 100 x 6 x 9	21,10	253
WF 175	175 x 90 x 5 x 8	18,10	217
WF 198	198 x 99 x 4,5 x 7	18,20	218
WF 200	200 x 100 x 5,5 x 8	21,33	256
WF 248	248 x 124 x 5 x 8	25,70	308
WF 250	250 x 125 x 6 x 9	29,60	355
WF 298	298 x 149 x 6 x 8	32,00	384
WF 300	300 x 150 x 6,5 x 9	36,70	440
WF 346	346 x 174 x 6 x 9	41,42	497
WF 350	350 x 175 x 7 x 11	49,60	595
WF 396	396 x 199 x 7 x 11	56,63	680
WF 400	400 x 200 x 8 x 13	66,00	792
WF 446	446 x 199 x 8 x 12	66,20	794
WF 450	450 x 200 x 9 x 14	76,00	912
WF 500	500 x 200 x 10 x 16	89,58	1.075
WF 588	588 x 300 x 10 x 16	151,00	1.812
WF 600	600 x 200 x 11 x 17	106,00	1.272
WF 700	700 x 300 x 13 x 24	185,00	2.220
WF 800	800 x 300 x 14 x 26	210,00	2.520

Selain seri “balok” di atas, pasar juga mengenal seri profil yang lebih gemuk (mendekati H-beam) seperti 194×150, 294×200, 340×250, 390×300, sampai 588×300 dengan tebal lebih besar. Profil bersayap lebar penuh ini lebih banyak dipakai sebagai kolom karena ketahanannya terhadap tekuk lebih merata ke dua arah. Untuk kebutuhan kolom berat, konfirmasikan ketersediaan dimensi spesifiknya sebelum mengunci desain, karena tidak semua varian selalu ready di stok lokal.

Standar SNI dan JIS pada Baja WF

Dimensi penampang baja WF yang beredar di Indonesia umumnya mengikuti standar Jepang JIS G 3192, yang mengatur bentuk dan toleransi profil baja canai panas. Sementara untuk mutu dan komposisi material, acuan yang sering disebut adalah SNI 07-7178-2006 tentang baja profil WF proses canai panas, dengan mutu umum setara BjP 41 (kuat tarik minimum sekitar 400 N/mm²). Sebagian referensi pabrik juga merujuk SNI 07-2054 untuk baja batangan profil secara umum.

Kenapa standar ini penting? Karena baja WF yang benar-benar mengikuti standar punya dimensi, berat, dan mutu logam yang konsisten, sehingga perhitungan struktur dari konsultan bisa dipercaya. Baja “banci” atau baja dengan berat di bawah tabel (sering disebut berat tidak penuh) bisa terlihat sama bentuknya, tapi kapasitas menahan bebannya lebih rendah dan berbahaya untuk struktur utama. Selalu cocokkan berat aktual batang dengan tabel sebagai cek cepat di lapangan.

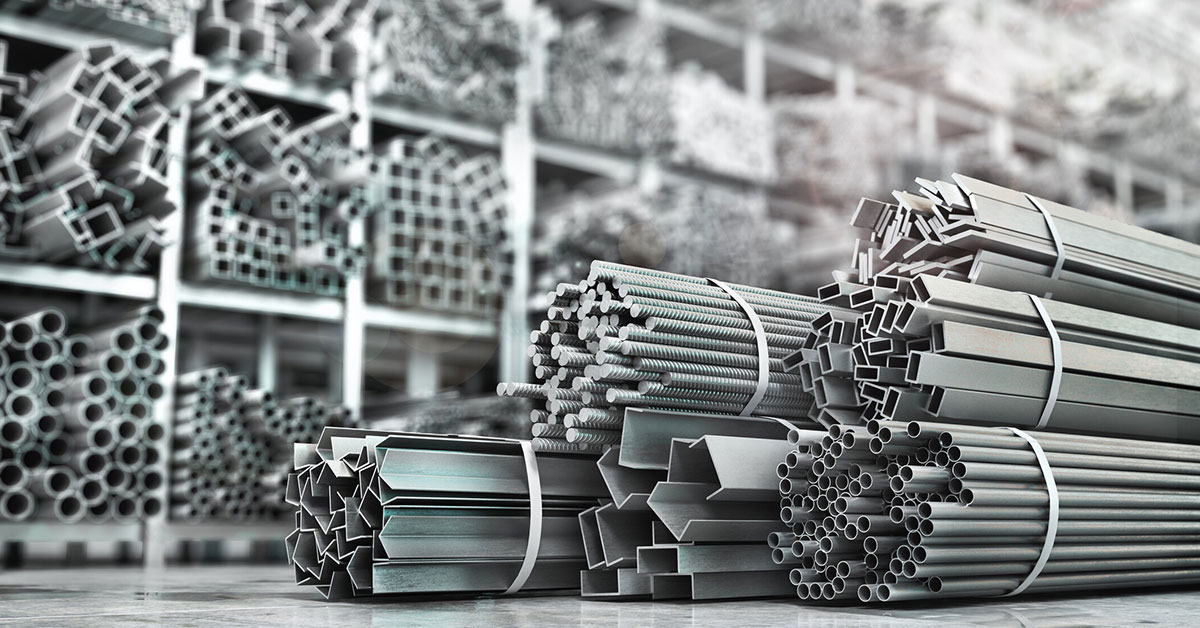

Gambar produk di artikel ini hanya ilustrasi/referensi, bukan foto produk asli. Untuk foto dan spesifikasi produk yang kami jual, silakan konsultasi dulu sebelum membeli.

Aplikasi Baja WF Berdasarkan Ukuran

Pemilihan ukuran WF mengikuti fungsi elemen struktur dan bentang yang ditahan. Berikut panduan umum yang dipakai di lapangan, meski perhitungan final tetap harus dari analisis struktur.

Ukuran ringan (WF 100 sampai WF 200)

Cocok untuk kuda-kuda baja (rangka atap), gording berat, struktur mezzanine, kanopi bentang sedang, dan balok anak pada bangunan bertingkat rendah. WF 150 dan WF 200 adalah ukuran paling sering dipakai untuk rangka atap gudang dan ruko karena rasio kekuatan terhadap berat yang ekonomis.

Ukuran sedang (WF 250 sampai WF 400)

Menjadi tulang punggung balok dan kolom pada bangunan 2 sampai 4 lantai, gudang bentang lebar, serta lantai mezzanine berbeban berat. WF 300×150 dan WF 400×200 sangat umum dipakai sebagai balok induk pada struktur baja komersial.

Ukuran berat (WF 450 ke atas)

Digunakan untuk kolom utama gedung bertingkat tinggi, gelagar (girder) jembatan, hanggar, dan struktur industri berat. WF 500, WF 600, sampai WF 800 menahan beban dan bentang besar, sehingga butuh alat berat untuk ereksi dan sambungan yang dirancang khusus.

Cara Menghitung Kebutuhan dan Berat Baja WF

Untuk memperkirakan tonase, kalikan berat per meter dengan total panjang profil yang dibutuhkan. Sebagai estimasi kasar: jika struktur memerlukan 240 meter baja WF 200×100 (sekitar 21,33 kg/m), maka tonasenya kira-kira 240 x 21,33 = 5.119 kg atau sekitar 5,1 ton. Karena dijual per batang 12 meter, 240 meter setara 20 batang utuh.

Beberapa hal yang memengaruhi kebutuhan riil di lapangan:

• Sisa potongan (waste): tambahkan cadangan sekitar 5 sampai 10 persen untuk pemotongan dan sambungan.
• Pelat sambung dan baut: belum termasuk dalam berat profil, hitung terpisah.
• Finishing: baja WF struktural umumnya butuh cat dasar (primer) anti karat, dan untuk area lembap atau ekspos sebaiknya dipertimbangkan galvanis atau cat tahan cuaca.

Tips Memilih Baja WF yang Berkualitas

Gambar produk/material di artikel ini hanya ilustrasi atau referensi, bukan foto produk asli. Untuk foto & spesifikasi produk yang kami jual, silakan konsultasi dulu sebelum membeli.

• Cocokkan berat dengan tabel. Timbang sampel atau cek berat per batang. Selisih besar di bawah tabel menandakan profil tidak penuh.
• Pastikan proses hot rolled, bukan profil bentukan dingin. Baja WF struktural asli digiling panas, bukan dibentuk dari pelat tipis.
• Periksa kondisi fisik. Hindari batang yang melengkung, sayap tidak rata, berkarat berat, atau ada cacat las pada permukaan.
• Minta dokumen mutu. Untuk proyek struktural, mill certificate atau sertifikat uji membantu memastikan mutu material sesuai spesifikasi.
• Sesuaikan dengan desain struktur. Jangan menurunkan ukuran demi hemat tanpa persetujuan konsultan struktur, karena menyangkut keselamatan.

Pertanyaan Seputar Tabel Baja WF

Berapa panjang standar 1 batang baja WF?
Panjang standar baja WF di Indonesia adalah 12 meter per batang. Sebagian pabrik atau distributor juga menyediakan panjang 6 meter dan 9 meter untuk kebutuhan tertentu, namun 12 meter adalah ukuran paling umum di pasar.

Apa beda baja WF dan H-beam?
Keduanya profil baja berbentuk I, tapi H-beam punya tinggi dan lebar yang hampir sama (penampang lebih bujur sangkar) sehingga ideal untuk kolom, sedangkan WF umumnya lebih tinggi dari lebarnya dan lebih optimal sebagai balok. Banyak distributor menjual keduanya dalam satu tabel.

Berapa berat baja WF 200×100 per meter?
Baja WF 200x100x5,5×8 beratnya sekitar 21,33 kg per meter, atau kira-kira 256 kg untuk satu batang panjang 12 meter. Ukuran ini termasuk yang paling laris untuk balok dan kuda-kuda.

Ukuran baja WF apa yang cocok untuk rumah 2 lantai?
Untuk rumah 2 lantai dengan bentang standar, balok dan kolom sering memakai WF 200 sampai WF 300, tergantung bentang dan beban. Ukuran pastinya harus mengikuti perhitungan konsultan struktur, bukan sekadar acuan umum.

Apakah baja WF harus bersertifikat SNI?
Untuk struktur utama bangunan, sangat disarankan memakai baja yang mutunya mengikuti SNI dan dimensinya sesuai standar JIS. Material bersertifikat memberi kepastian berat, dimensi, dan kekuatan, sehingga perhitungan struktur bisa dipertanggungjawabkan.
