Ukuran Box Panel Listrik: Tabel Standar dan Cara Pilih

Salah satu kesalahan paling umum saat membangun atau merenovasi rumah adalah memilih box panel listrik yang ukurannya tidak sesuai kebutuhan. Box yang terlalu kecil membuat susunan MCB berdesakan, kabel saling tumpang tindih, panas terperangkap, dan tidak ada ruang untuk menambah grup baru saat rumah diperluas. Sebaliknya, box yang terlalu besar hanya memakan tempat dan biaya tanpa manfaat nyata.

Artikel ini membahas ukuran standar box panel listrik berdasarkan jumlah grup MCB, perbedaan jenis indoor dan outdoor beserta rating IP-nya, pilihan bahan (plat besi versus plastik atau polyester), serta cara menentukan ukuran yang tepat untuk instalasi rumah. Di bagian akhir tersedia tabel ukuran umum yang bisa langsung Anda jadikan acuan.

Jawaban singkat: Ukuran box panel listrik rumah ditentukan terutama oleh jumlah grup MCB. Untuk hunian kecil dengan 2 sampai 4 grup, box berukuran sekitar 15 × 20 × 10 cm sudah cukup. Rumah menengah dengan 6 sampai 12 grup umumnya memakai box 20 × 30 × 12 cm atau 25 × 35 × 15 cm, sedangkan rumah besar dengan 12 sampai 24 grup butuh box 30 × 40 × 15 cm hingga 40 × 50 × 18 cm. Selalu sisakan ruang cadangan 20 sampai 30 persen untuk penambahan sirkuit di masa depan.

Apa Itu Box Panel Listrik dan Apa Fungsinya

Box panel listrik adalah kabinet pelindung yang menampung dan merapikan komponen distribusi listrik di dalam satu wadah. Di dalamnya biasanya terdapat MCB (Miniature Circuit Breaker) sebagai pemutus arus per grup, MCB utama, kadang ELCB atau RCBO untuk proteksi kebocoran arus, busbar, terminal, dan rangkaian kabel. Dalam istilah teknis, perangkat ini sering disebut PHB (Perlengkapan Hubung Bagi).

Fungsi utamanya ada tiga. Pertama, melindungi komponen dari debu, air, sentuhan tidak sengaja, dan gangguan mekanis. Kedua, mencegah kontak langsung manusia dengan bagian bertegangan. Ketiga, menjadi titik pusat pembagian dan pemutusan arus, sehingga bila terjadi korsleting atau beban berlebih hanya grup terkait yang padam, bukan seluruh rumah.

Karena fungsinya yang krusial, pemilihan ukuran tidak boleh asal. Ukuran yang pas memastikan sirkulasi udara cukup (mencegah panas berlebih), memudahkan teknisi merapikan kabel dan melakukan perawatan, serta memenuhi kaidah keselamatan SNI dan PUIL (Persyaratan Umum Instalasi Listrik).

Faktor yang Menentukan Ukuran Box Panel Listrik

Sebelum melihat tabel, pahami dulu variabel yang menentukan seberapa besar box yang Anda butuhkan. Lima faktor berikut yang paling berpengaruh.

1. Jumlah dan jenis komponen

Ini faktor paling dominan. Hitung jumlah MCB grup, MCB utama, ELCB, busbar, dan terminal yang akan dipasang. Setiap MCB satu kutub (1 pole) memakan lebar sekitar 18 mm pada rel DIN, jadi semakin banyak grup, semakin lebar box yang dibutuhkan.

2. Kapasitas arus dan jumlah fasa

Instalasi rumah umumnya 1 fasa, sehingga komponennya lebih ringkas. Instalasi 3 fasa (lazim untuk daya besar, ruko, atau industri kecil) memakai MCB 3 kutub dan busbar lebih besar, sehingga box yang dibutuhkan jauh lebih lapang.

3. Ruang cadangan untuk pengembangan

Praktik yang baik adalah menyisakan 20 sampai 30 persen ruang kosong. Tujuannya agar saat Anda menambah grup baru (misalnya untuk pendingin ruangan tambahan, pompa, atau kamar baru) tidak perlu mengganti seluruh box.

4. Ventilasi dan pembuangan panas

MCB dan kabel menghasilkan panas saat dialiri arus. Box yang terlalu padat membuat panas terjebak dan mempercepat penuaan komponen. Beri jarak antar komponen dan pilih box yang punya celah udara memadai, terutama untuk beban tinggi.

5. Lokasi dan jenis pemasangan

Box indoor yang ditanam di dinding (inbow) berbeda dimensi dengan yang ditempel di permukaan (outbow). Box outdoor butuh dimensi dan bahan ekstra karena harus tahan air dan debu. Pertimbangkan juga ergonomi: panel sebaiknya berada pada ketinggian yang mudah dijangkau teknisi.

Cara Menghitung Jumlah Grup MCB Rumah

Karena jumlah grup menentukan ukuran, langkah pertama adalah memperkirakan berapa grup yang Anda butuhkan. Prinsip pembagian grup pada instalasi rumah biasanya berbasis lokasi atau jenis beban, misalnya satu grup khusus penerangan, satu grup stop kontak, dan satu grup khusus beban berat seperti pompa air atau pemanas.

Sebagai acuan kasar berdasarkan daya kontrak PLN:

• Daya 1.300 VA: umumnya cukup dengan 2 sampai 3 grup MCB.
• Daya 2.200 VA: nyaman dengan 3 sampai 4 grup, sering dipecah menjadi penerangan, stop kontak, dan beban dapur atau pompa.
• Daya 3.500 VA ke atas: bisa 4 sampai 8 grup atau lebih, terutama bila banyak titik pendingin ruangan dan peralatan elektronik.

Rumus arus mengikuti I = P / V. Untuk 2.200 VA pada 220 volt, arus utama sekitar 10 ampere, sehingga MCB utama yang dipakai biasanya 10 ampere. Pembagian per grup tetap fleksibel sesuai kebutuhan, tetapi pastikan total arus grup tidak melebihi kapasitas MCB utama. Untuk pembahasan lebih dalam soal pembagian sirkuit, kabel, dan proteksi, lihat panduan instalasi listrik rumah yang baik dan aman.

Tabel Ukuran Box Panel Listrik Berdasarkan Jumlah Grup

Berikut acuan ukuran umum yang banyak dipakai di pasaran. Dimensi ditulis sebagai panjang × lebar × kedalaman dalam sentimeter dan bersifat estimasi kasar, bukan angka baku, karena tiap produsen punya standar sendiri.

Kebutuhan	Jumlah Grup MCB	Ukuran Umum (P × L × D)	Cocok untuk
Kecil	2 sampai 4 grup	15 × 20 × 10 cm	Rumah studio, hunian minimalis, kos
Menengah	6 sampai 12 grup	20 × 30 × 12 cm atau 25 × 35 × 15 cm	Rumah tinggal dengan beberapa AC dan water heater
Besar	12 sampai 24 grup	30 × 40 × 15 cm atau 40 × 50 × 18 cm	Rumah besar, banyak peralatan elektronik
Komersial atau industri ringan	24 grup ke atas (sering 3 fasa)	30 × 40 × 15 cm hingga 60 × 80 × 25 cm atau lebih	Ruko, workshop, panel distribusi

Untuk box jadi yang dijual eceran, ukuran ringkas seperti 15 × 15 × 8 cm juga umum dijumpai untuk instalasi sangat kecil. Jika kebutuhan Anda di luar ukuran standar, panel custom-made bisa dipesan sesuai jumlah komponen dan tata letak yang diinginkan.

Jenis Box Panel: Indoor dan Outdoor

Pemilihan jenis menentukan bahan dan tingkat proteksi, bukan sekadar ukuran.

Box panel indoor

Dipasang di dalam ruangan yang kering dan terlindung, misalnya di dekat pintu, ruang servis, atau gudang. Karena tidak terpapar hujan, proteksinya bisa lebih rendah. Box indoor sering memakai bahan plat besi tipis atau plastik dengan rating IP sedang seperti IP40 sampai IP54. Ada dua model pemasangan: inbow (ditanam rata dinding, lebih rapi) dan outbow (menempel di permukaan, lebih mudah diakses).

Box panel outdoor

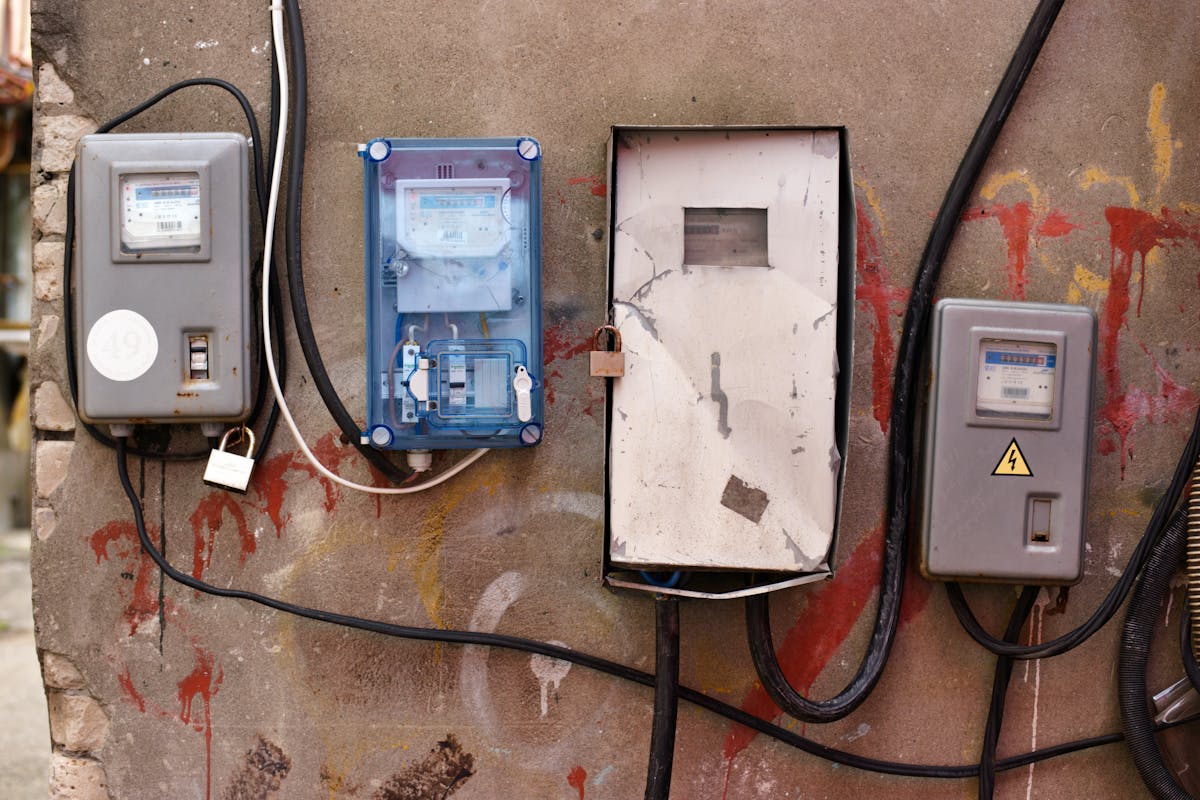

Dipasang di luar ruangan atau area lembap, misalnya dekat meteran luar, taman, atau dinding terbuka. Box ini wajib tahan air dan debu, sehingga butuh bahan lebih tebal, pintu dengan karet seal (gasket), dan rating IP tinggi seperti IP55 atau IP65. Dimensi dalamnya mengikuti jumlah komponen yang sama, tetapi dinding dan finishing-nya dirancang untuk cuaca ekstrem.

Memahami Rating IP pada Box Panel

Rating IP (Ingress Protection) menunjukkan seberapa baik box melindungi isinya dari benda padat dan air. Kodenya terdiri dari dua angka: angka pertama untuk proteksi terhadap benda padat dan debu (skala 0 sampai 6), angka kedua untuk proteksi terhadap air (skala 0 sampai 9). Semakin tinggi angkanya, semakin rapat proteksinya.

Rating IP	Proteksi Debu	Proteksi Air	Penggunaan Umum
IP40	Benda padat di atas 1 mm	Tidak ada proteksi air	Indoor kering
IP54	Tahan debu (terbatas)	Tahan cipratan air	Indoor lembap, semi-terlindung
IP55	Tahan debu (terbatas)	Tahan semprotan air bertekanan rendah	Outdoor terlindung, area berdebu
IP65	Kedap debu total	Tahan semprotan air bertekanan rendah	Outdoor, area industri berdebu
IP66	Kedap debu total	Tahan semprotan air bertekanan kuat	Outdoor dengan paparan air kuat

Untuk panel di dalam rumah yang kering, IP40 sampai IP54 sudah memadai. Untuk panel di luar atau area basah, pilih minimal IP55, dan IP65 untuk lokasi yang sangat berdebu atau sering terkena semprotan air.

Bahan Box Panel: Plat Besi versus Plastik

Bahan memengaruhi ketahanan, bobot, dan kecocokan dengan lokasi pemasangan.

Plat besi atau baja

Box dari plat besi (umumnya ketebalan 1,5 mm sampai 2 mm) dengan finishing powder coating adalah pilihan paling kokoh. Tahan benturan, awet, dan cocok untuk beban besar maupun panel 3 fasa. Untuk pemakaian outdoor, plat besi galvanis atau stainless steel lebih tahan karat. Kekurangannya, bahan ini lebih berat dan, bila lapisan pelindung tergores di lingkungan lembap, berisiko berkarat.

Plastik atau polyester (PVC, ABS, fiberglass)

Box plastik lebih ringan, tidak berkarat, dan bersifat isolator (tidak menghantarkan listrik), sehingga aman dan praktis untuk instalasi rumah kecil sampai menengah. Bahan polyester atau fiberglass bahkan dipakai pada panel outdoor karena tahan korosi dan cuaca. Kekurangannya, plastik kurang tahan benturan keras dan beban panel berat dibanding plat besi.

Aspek	Plat Besi atau Baja	Plastik atau Polyester
Ketahanan benturan	Sangat baik	Sedang
Risiko karat	Ada (perlu coating)	Tidak berkarat
Bobot	Berat	Ringan
Sifat isolator	Konduktif (harus dibumikan)	Isolator alami
Cocok untuk	Beban besar, 3 fasa, industri	Rumah kecil sampai menengah

Tips Memilih Ukuran Box Panel yang Tepat

• Hitung komponen secara rinci. Daftar semua MCB, ELCB, dan terminal yang akan dipasang sebelum menentukan dimensi.
• Tambahkan ruang cadangan. Sisakan 20 sampai 30 persen ruang kosong untuk grup tambahan di masa depan.
• Sesuaikan bahan dan rating IP dengan lokasi. Indoor kering cukup IP40 sampai IP54; outdoor minimal IP55 dengan bahan tahan cuaca.
• Utamakan ventilasi. Jangan memenuhi box sampai padat agar panas tidak terperangkap.
• Libatkan instalatir bersertifikat. Pemasangan PHB sebaiknya mengikuti PUIL dan dikerjakan teknisi yang paham keselamatan kelistrikan.

Pertanyaan Seputar Ukuran Box Panel Listrik

Berapa ukuran box panel listrik untuk rumah biasa?
Untuk rumah tinggal menengah dengan 6 sampai 12 grup MCB, ukuran 20 × 30 × 12 cm atau 25 × 35 × 15 cm paling umum dipakai. Rumah kecil dengan 2 sampai 4 grup cukup memakai box sekitar 15 × 20 × 10 cm.

Apa beda box panel indoor dan outdoor?
Box indoor dipasang di ruangan kering dengan rating IP lebih rendah (IP40 sampai IP54), sedangkan box outdoor wajib tahan air dan debu dengan rating IP tinggi (IP55 atau IP65), bahan lebih tebal, dan pintu dengan karet seal.

Box panel listrik sebaiknya pakai bahan besi atau plastik?
Untuk rumah kecil sampai menengah, box plastik atau polyester praktis karena ringan dan tidak berkarat. Untuk beban besar, instalasi 3 fasa, atau industri, plat besi dengan powder coating lebih kokoh dan tahan lama.

Apa arti IP55 dan IP65 pada box panel?
IP55 berarti tahan debu secara terbatas dan tahan semprotan air bertekanan rendah. IP65 berarti kedap debu total dan tetap tahan semprotan air bertekanan rendah, sehingga lebih cocok untuk area berdebu atau outdoor.

Berapa ruang cadangan yang ideal di dalam box panel?
Sisakan sekitar 20 sampai 30 persen ruang kosong agar mudah menambah grup MCB baru tanpa perlu mengganti seluruh box saat kebutuhan listrik bertambah.
